Paljejärjestelmä on joustava, painesidottu metallielementti, joka on suunniteltu vaimentamaan lämpölaajenemista, tärinää ja putken liikettä pitäen samalla nesteen suljettuna. Käsittele sitä suunniteltuna komponenttina, jolla on määritellyt liikearvot ja asennussäännöt, ei yleisenä aallotettuna letkuna.
Kun pumppu käynnistyy 90°C kuumavesipiirissä, lämmönvaihtimen lähellä oleva putki voi hypätä 12-20 mm metallin lämmetessä. Jos linja on jäykkä, siirtymä siirtyy laippoihin, venttiilirungoihin ja hitseihin; laipat alkavat itkeä ja pohjalevyn halkeama voi ilmaantua viikkojen kuluessa. Paljejärjestelmä muuttaa kuvaa: kierteet taipuvat, laippa pysyy tiukkana ja pumppu pysyy linjassa.
Tässä oppaassa kerrotaan, mitä paljejärjestelmä on, minkä liikkeen se pystyy käsittelemään, sen taustalla olevaa väsymystä ja tasoa, materiaalit, jotka asettavat sen huoltorajat, sekä valintaparametrit, jotka estävät kenttävikoja.
Mikä on palkejärjestelmä?
Paljeelementti on ohutseinämäinen putki, joka on muodostettu sarjaksi rengasmaisia tai kierteisiä kierteitä. Järjestelmä lisää kaiken tarvittavan todellisessa putkistossa toimimiseen: päätyliittimet, sisäisen vuorauksen ja, missä on työntövoimaa, raidetangot, saranat tai painetasapainotettu rakenne. Kuten Expansion Joint Manufacturers Association (EJMA) sanoo, laajennusliitos on joustava paljeelementti, jossa on päätyliittimet, kuten laipat, jotka mahdollistavat liittämisen viereisiin putkiin.
Toimintaperiaate on yksinkertainen: kun liitetty putki liikkuu, jokainen kierre taipuu hieman elastisen alueensa sisällä. Koska aallotettu muoto levittää muodonmuutoksia moniin pieniin taitteisiin, elementti saa alhaisen jousinopeuden menettämättä lujuutta. Tuloksena on komponentti, joka puristaa, ulottuu ja taipuu jatkuvasti ylikuormittamatta laippoja ja laitteita.
Leikkaus isometrinen näkymä: Paljeelementti sijaitsee kahden päätyliittimen välissä, ja vuoraus suojaa virtausreittiä.
Ydinkomponentit
- Paljeelementti — aallotettu paineraja, joka koostuu kruunuista ja juurista.
- Päätyliittimet — laipat, hitsauspäät tai kierrenipat.
- Sisävuoraus - suojaa palkea eroosiolta, turbulenssilta ja nopealta väliaineelta.
- Ulkoinen kansi tai punos — suojaa mekaanisilta vaurioilta ja rajoittaa laajenemista.
- Raidetangot ja saranat — vaimentavat paineen, jotta palkeet näkevät vain aiotun liikkeen.
Liikkumisominaisuudet: mitä paljejärjestelmä voi imeä
Paljejärjestelmä ansaitsee aksiaaliliikkeen: yksielementtinen aksiaalinen liikuntasauma voi absorboida paljon enemmän siirtymää kuin jäykkä laippapinta kestää. Myös sivuttaispoikkeama ja kulmakierto ovat mahdollisia, mutta ne kuluttavat enemmän käänteitä. Vääntöä – kiertymistä putken akselin ympäri – ei saa koskaan soveltaa vahvistamattomaan palkeeseen.
Tyypilliset nimellisliikkeet paljeelementtiä kohden; monikonvoluutiojärjestelmä lisää kokonaiskapasiteettia.
| Liike | Tyypillinen arvosana | Suunnitteluhuomautus |
|---|---|---|
| Aksiaalinen compression | 15-60 mm | Tehokkain; lisää käänteitä pidempiä matkoja varten |
| Aksiaalinen extension | -10 - -30 mm | Yleensä pienempi kuin puristus; tarkista raidetangon rajat |
| Lateraalinen deflection | ±5 - ±20 mm | Tarvitsee kaksi tai useampia konvoluutioita; keväällä on väliä |
| Kulmikas rotation | ±2° - ±10° | Käytä saranoituja tai kardaanimalleja korkeaan paineeseen |
| Vääntö | Ei mitään | Se on rajoitettava ohjaimilla ja ankkureilla |
Kun useita liikkeitä tapahtuu samanaikaisesti, yhdistelmä pienentää kunkin sallittua. Ilmoita toimittajalle koko sarja – aksiaalinen plus lateraalinen plus kulma millimetreinä ja asteina – sekä lämpöjaksojen lukumäärä vuodessa.
Kierrätys- ja suunnittelustandardit: Väsymys on todellinen raja
Paljejärjestelmän käyttöikä ilmaistaan sykleinä, ei kalenterivuosina. Jokainen puristus ja pidennys taivuttaa kierteen kruunussaan ja juuressa; nämä paikalliset jännitykset kerääntyvät, kunnes ohuimmasta osasta alkaa halkeama. EJMA julkaisee suunnittelumenetelmän, joka yhdistää käytetyn liikkeen, sisäisen paineen, seinämän paksuuden ja konvoluutiogeometrian odotettuun syklin käyttöikään. Suhde on epälineaarinen: liikkeen vähentäminen 50 prosenttiin nimellisiskusta voi moninkertaistaa odotetun käyttöiän noin kymmenellä.
Havainnollistava väsymyskäyrä noudattaen EJMA:n sykli-elämän lähestymistapaa; todelliset arvot riippuvat paineesta, lämpötilasta ja geometriasta.
Paikan päällä on kaksi seurausta. Ensinnäkin palkeen liiallinen silittäminen jopa muutaman millimetrin verran polttaa suurimman osan sen väsymisreservistä. Toiseksi korkea sisäinen paine saa aikaan aksiaalisen työntövoiman, joka voi horjuttaa elementin vakautta - tila, jota kutsutaan kiemurtelemiseksi. Pääankkurit, ohjaimet ja raidetangot eivät ole lisävarusteita; ne pitävät elementin nimellisen kirjekuoren sisällä.
Materiaalit ja valmistus muokkaavat palvelurajoja
Useimmat paljejärjestelmät on valmistettu austeniittisesta ruostumattomasta teräksestä: 304/304L yleiskäyttöön, 316/316L, jossa on klorideja tai merellistä ilmakehää, ja stabiloidut teräkset, joissa jatkuvat korkeat lämpötilat pehmentävät metallia. Aggressiivisessa kemiallisessa käytössä nikkeliseoksia esiintyy, mutta ne moninkertaistavat kustannukset, joten materiaalivalinta on yhtä taloudellinen kuin tekninenkin.
Materiaalin lämpötilarajat selittävät, miksi ruostumaton teräs hallitsee paljekäyttöä lämmitys- ja prosessilinjoissa.
Myös muotoilumenetelmällä on väliä. Hydraulisesti muotoilluilla elementeillä on puhtaat, tasaiset muodot ja ne sopivat sykliseen käyttöön; mekaanisesti rullamuovatut elementit toimivat hyvin kontrolloidussa nousussa ja halkaisijassa pitkillä tuotantosarjoilla. Monikerroksinen rakenne – kaksi tai kolme ohutta kerrosta yhden paksun seinän sijaan – nostaa painekapasiteettia pienemmällä jousinopeudella, mutta jokainen kerros on tuuletettava, jotta pienestä seinän läpi kulkevasta halkeamasta ei voi muodostua paineloukkua. Päätyliittimet hitsataan pätevin menetelmin; huono hitsin siirtymä on yleinen väsymishalkeamien alkupiste.
Asuin- ja kaupallisissa kaasujärjestelmissä sama aallotettu tekniikka näkyy ruostumattomasta teräksestä valmistettuna joustavana kaasuliittimenä; ero on kontekstissa – yksitaivutteinen laiteliitäntä monikierteisen laajennusliitoksen sijaan. Ruostumattomasta teräksestä valmistettujen ja kumipaljeiden vertailu yleensä johtuu lämpötilasta, paineesta, paloturvallisuudesta ja ikääntymisestä: kumi kovettuu ja halkeilee ajan myötä, kun taas ruostumaton teräs säilyttää suorituskykynsä vuosikymmeniä.
Missä paljejärjestelmiä käytetään
Paljejärjestelmät näkyvät tehtaalla kolmessa eri tehtävässä: laajennusliitoksina, kaasuliittiminä ja joustavina vesilinjoina. Geometria saattaa näyttää samalta, mutta luokituslogiikka vaihtelee, joten tuotteen sovittaminen tulliin on ensimmäinen askel.
Teollisuusputket ja lämpösilmukat
Höyry-, lämpööljy- ja kuumavesisilmukat kasvavat lämpötilan mukana. Joustava metallikompensaattori laipallisilla päillä vaimentaa aksiaali- ja sivusuuntaista liikettä laitesuuttimissa ja kiinteiden kiinnityspisteiden välillä ja suojaa pumppukoteloita ja lämmönvaihtimen laippoja lämpötyöntövoimalta. Määritä syklisille palveluille syklin käyttöikä, ei vain isku.
Joustava metallikompensaattorin aallotettu liikuntasauma Tämä laipallinen tai hitsattu kompensaattori vaimentaa aksiaalista ja lateraalista lämpölaajenemisen aiheuttamaa liikettä höyry-, lämpööljy- ja kuumavesijärjestelmissä ja suojaa pumpun koteloita ja lämmönvaihtimen laippoja. Sen 304 ruostumaton punos ja paineluokitus jopa 1,6 MPa sopivat syklisiin palveluihin. Näytä tuote → Kaasulaite ja syöttöliitännät

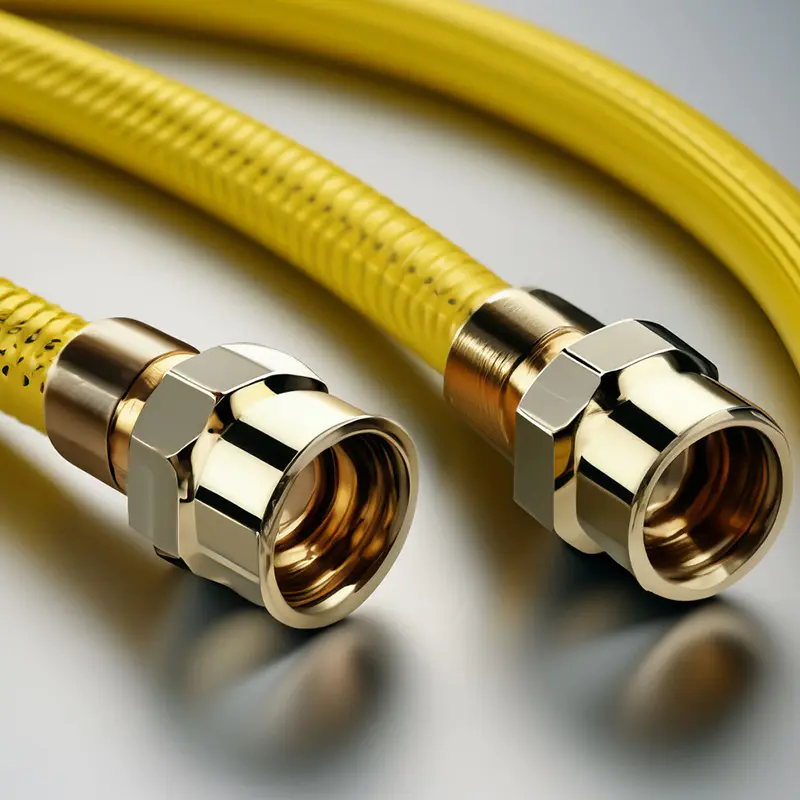

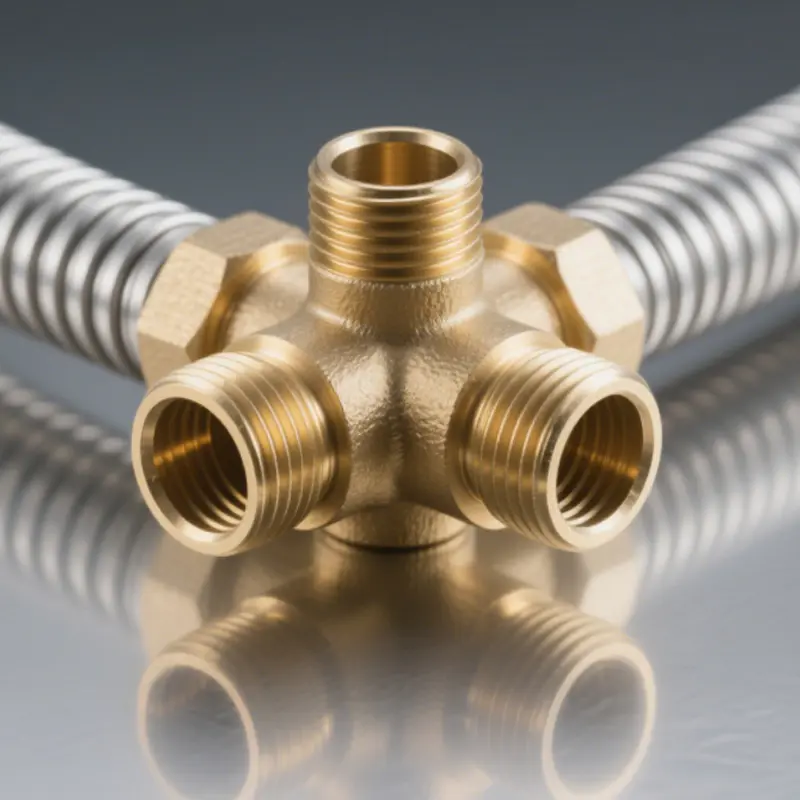

Aallotettu ruostumaton teräsputki ja puolijäykät kaasuliittimet käyttävät samaa poimutusperiaatetta kuljettaakseen kaasua turvallisesti alhaisessa paineessa samalla kun laite liikkuu huoltoa varten. CSA-sertifioitu ruostumattomasta teräksestä valmistettu kaasuliitin lisää standardoidun liitososan ja tehtaan vuototestin – dokumentoitu etu, kun tarkastaja pyytää nähdä arvosanan.
CSA-sertifioidut ruostumattomasta teräksestä valmistetut kaasuliittimet (DN10–DN25) Valikoima CSA-sertifioituja ruostumattomasta teräksestä valmistettuja kaasuliittimiä 304-materiaalilla, 0,2–0,25 mm seinämänpaksuudella ja 100 % vuototestillä. Saatavilla koot DN10-DN25 laippamuttereilla, soveltuvat asuin- ja kaupallisiin kaasulaitteisiin, joissa tarkastajien hyväksymillä asiakirjoilla on merkitystä. Näytä tuote → Yksi yleinen kenttävalitus on viheltävä kaasuvirtaus. Pilli tulee virtauskuviosta sileän reiän sisällä; vihellyttämätön kaasuliitin käyttää muotoiltua sisäydintä sen vaimentamiseen säilyttäen samalla CSA-luokitellun kuoren ja paljeseinän joustavuuden.
DN15 ruostumattomasta teräksestä valmistettu pillitön kaasuliitin DN15-liitin, jossa on 0,25 mm:n seinämäpaksuus, 15/16"-16UNF laippamutteri ja erilaisia sovittimia. Sen vihellyttävä ydin vaimentaa ilmavirran melua säilyttäen samalla kovan tiivisteen messinki- tai hiiliteräsmuttereilla, joita on saatavana 12-72 tuuman pituuksilla joustavia asennuksia varten. Näytä tuote → Yleisiä epäonnistumisia ja niiden ehkäisyä
Useimmat epäonnistuneet palkejärjestelmät epäonnistuvat väärinkäytön, ei valmistuksen vuoksi. Alla oleva luettelo heijastaa tyypillistä kenttäkokemusta putkien huoltotöistä, ja jokainen kohta liittyy suoraan asennussääntöön.
- Ylivenytys nimellisiskun yli — elementti laskeutuu pohjaan ja antaa kruunun. Ennaltaehkäisy: asenna matkapysähdys tai käytä pidempää elementtiä.
- Vääntö during installation — Palje on vääntynyt väärin kohdistetun laippaparin takia. Ennaltaehkäisy: kohdista kaksi laippaa yhdensuuntaisesti ennen kiristämistä.
- Vesivasara tai painepiikki — äkillinen piikki ylittää nimellisverhokäyrän. Ennaltaehkäisy: asenna hitaasti sulkeutuvat venttiilit ja tarkista ohimenevä paine.
- Pääankkurit rikki — kun viereinen ankkuri rikkoutuu, palke ottaa täyden aksiaalisen työntövoiman ja kiemurtelee. Ennaltaehkäisy: tarkasta ankkurit vuosittain ja suunnittele työntövoima alusta alkaen.
- Kloridikorroosio — eristys- tai huuhteluvesihalkeamien 304 pintojen ulkoiset kloridit. Ennaltaehkäisy: määritä 316 tai suojakansi, jos klorideja esiintyy.
- Korkeataajuinen tärinä punoksen päätepisteissä - paikallinen ärtymys alkaa halkeilua. Ennaltaehkäisy: siirrä palkeet pois lähteestä tai lisää vaimennustuki.
Mekaaninen tausta on käsitelty huomautuksessamme miksi metallipalkkeet rikkoutuvat teollisuusputkistoissa . Lyhyesti sanottuna kolme tapaa estää useimmat epäonnistumiset: kunnioita nimellisiskua, vältä vääntöä ja pidä ankkurit hyvässä kunnossa.
Paljejärjestelmän valitseminen: tärkeät parametrit
Valinta alkaa tullin rivikohtaisella tarkastelulla, ei luettelonumerolla. Kirjoita muistiin toiminta-alueet, älä keskiarvoja: keskilämpötilalle mitoitettu, mutta kahdesti päivässä 20 °C:n ylitys saatava palke epäonnistuu aikaisin.
| Parametri | Miksi sillä on merkitystä | Käytännön huomautus |
|---|---|---|
| Keskipitkä ja syövyttävä | Asettaa materiaalilaadun ja vuorauksen tarpeet | H 2 S tai kloridit muuttavat metalliseosta |
| Suunnittelulämpötila | Asettaa sallitun stressin ja vähennyksen | Käytä huippua, älä keskiarvoa |
| Suunnittelupaine | Asettaa seinämän paksuuden ja työntövoiman | Sisällytä ohimenevä ja aaltopaine |
| Liike (axial, lateral, angular) | Määrittää konvoluutiomäärän ja tyypin | Listaa kaikki kolme suunnan ja taajuuden kanssa |
| Jakson käyttöikä vaaditaan | Määrittää stressitason konvoluutiota kohti | Laske todelliset lämpösyklit vuodessa |
| Ankkurointi saatavilla | Estää kiemurtelun ja ylityönnön | Pääankkurit tai raidetangot vaaditaan |
| Päätyliitostyyppi | Laippa, hitsauspää tai kierteinen nippa | Vastaa putken laipan arvoa |
| Avaruuskuori | Rajoittaa pituutta ja nousua | Universaalit mallit tarvitsevat enemmän pituutta |
Lähetä nämä numerot valmistajalle ja kysy odotettua jakson käyttöikää nimellisiskullasi, jousinopeudet ja kiemurtelupaine. Toimittaja, joka vastaa kaikkiin kolmeen, lainaa suunniteltua palkejärjestelmää; se, joka vastaa vain hinnalla, lainaa aaltopahviputkea.
Palkejärjestelmän UKK
Kysymys 1: Mikä on ruostumattomasta teräksestä valmistettu palje ja miten paljejärjestelmä toimii?
Ruostumattomasta teräksestä valmistettu palke on aallotettu metalliputki, joka taipuu jousena pitäen samalla painetta. Järjestelmässä se vaimentaa lämpölaajenemista, tärinää ja putken liikettä, joten pumput, venttiilit ja laipat pysyvät suunniteltujen kuormitustensa puitteissa.
Q2: Mitä eroa on palkeella, metalliletkulla ja kumiletkulla?
Paljeelementti on lyhyt ja suunniteltu määrättyä liikettä varten; metalliletku on pidempi ja kestää tärinää ja pieniä siirtymiä; kumiletkut ovat halvempia, mutta vanhenevat, halkeilevat eivätkä kestä korkeita lämpötiloja tai palovaarahuoltoa.
Q3: Kuinka kauan ruostumattomasta teräksestä valmistettu kaasuliitin tai palkeet kestävät?
Elämää mitataan sykleissä, ei vuosissa. CSA-sertifioitu ruostumattomasta teräksestä valmistettu kaasuliitin, joka on asennettu ilman taitoksia, kestää yleensä niin kauan kuin laite. Liikuntaliitokset on mitoitettu syklien määrälle EJMA:ta kohti, usein 1 000 - 100 000 sykliä iskun ja paineen mukaan.
Q4: Mistä tiedän, onko paljejärjestelmä vaurioitunut?
Etsi ryppyjä, pullistumia, halkeamia, katkenneita punoksia ja värimuutoksia; mittaa asennettu pituus alkuperäiseen verrattuna. Jos elementti ei palaa asetettuun pituuteensa tai jos taivutustesti osoittaa jäykkyyttä, vaihda se ennen vuodon ilmenemistä.
Q5: Voiko paljejärjestelmä vaimentaa tärinää ja melua?
Se eristää rakenteen aiheuttaman tärinän lisäämällä joustavuutta putkitukien välillä. Viheltävä kaasuvirtaus tarvitsee kuitenkin muotoillun sisäytimen – niin tekee vihellyttävä kaasuliitin – kun taas tavallinen palje käsittelee liikettä.
K6: Tarvitsevatko palkeet ja liikuntasaumat huoltoa?
Kyllä: vuosittaiset silmämääräiset tarkastukset, ankkurin ja raidetangon tarkastus, kiertymien puhdistaminen ja puunkorjuujaksot. Vaihda elementti, kun se saavuttaa nimellisjaksojen lukumäärän tai siinä on merkkejä halkeilusta.
