Mikä on a Joustava putkisto
A joustava putkisto on aallotettu tai punottu putki, joka on rakennettu siirtämään vettä kahden kiinteän pisteen välillä samalla kun se sietää tärinää, lämpölaajenemista ja pieniä kohdistusvirheitä, joita jäykkä putki ei pysty absorboimaan. Määrittelevä piirre on aallotettu metalli- tai komposiittiydin, useimmiten 304 tai 316L ruostumatonta terästä, joka on kääritty punottuun ulkoholkkiin, joka kantaa työpainekuorman. Putkimiehet ja laitosinsinöörit tavoittavat tämän luokan, usein ryhmiteltynä laajemman nimikkeen alle Vesiputket ja letkut , aina kun liitosta on taivutettava käsin mieluummin kuin jäykkien kyynärpäiden ja liitosten kautta.
Verrattuna kupariputkeen tai CPVC-putkeen joustava vesijohto lyhentää fyysistä etäisyyttä, joka teknikon on mitattava ja leikattava, koska kokoonpano itsessään ottaa pieniä siirtymiä kohdistuksessa. Tästä syystä joustava vesiliitin näkyy niin laajasti altaiden, vedenlämmittimien, pesukoneiden, wc-tilojen ja kattiloiden takana, ja miksi saman rakenteen pidemmät versiot toimivat vesiletkuna mekaanisissa tiloissa, vesikiertoisissa lämmityssilmukoissa ja kevyen teollisuuden nesteensiirtolinjoissa.
Vesilinjan rakentaminen ja miksi se on tärkeää
Aallotettu ydin
The vesivuori on joustavan putkistokokoonpanon sisäinen painelaakeriputki. Se muodostetaan tyypillisesti valssaamalla suora pituus ruostumatonta teräsnauhaa putkeksi, hitsaamalla sauma ja aallottamalla sitten seinä jatkuvana kierteisenä tai rengasmaisena. Tämä poimutus mahdollistaa metalliputken taipumisen toistuvasti halkeilematta, koska jokainen harjanne toimii pienenä saranana, joka jakaa taivutusjännityksen putken koko pituudelle sen sijaan, että se keskittyisi yhteen pisteeseen.
Seinän paksuus ja tiivistyskäyttäytyminen
Tyypillisen vesivuorauksen seinämän paksuus vaihtelee noin 0,15 mm:stä 0,30 mm:iin riippuen käyttöpaineluokasta ja ulkohalkaisijasta, ja paksummat seinät valitaan yleensä syöttölinjoihin, joissa on leveämpiä painevaihteluita. Oikein muotoiltu vuoraus pitää aallotusprofiilinsa yhtenäisenä koko matkan ajan, mikä pitää sisäisen virtausreitin riittävän tasaisena välttääkseen tarpeettoman turbulenssin ja ennenaikaisen kulumisen kunkin aallotuksen harjalla.
Joustovesiputki- ja vesiputkisto- ja letkukokoonpanoissa käytetyt materiaalit
Materiaalin valinta muuttaa sitä, miten punottu vesiletku toimii toistuvan taipumisen, lämpötilan vaihtelun ja erilaisille vesikemioille altistumisen aikana. Alla olevassa taulukossa esitetään komponenttien roolit, joita useimmiten löytyy täydellisestä joustavasta putkisto- ja vesiputki- ja letkukokoonpanoista.
| Komponentti | Yhteinen materiaali | Tyypillinen rooli | Joustavuus huomautuksia |
|---|---|---|---|
| Sisävuori | 304 ruostumaton teräs | Kuljettaa veden virtausta ja työpainetta | Hyvä yleinen joustavuus useimmille sisätilojen syöttölinjoille |
| Sisävuori, higher grade | 316L ruostumatonta terästä | Kuljettaa virtausta korkeammissa kloridipitoisissa tai kosteissa ympäristöissä | Samanlainen joustavuus kuin 304 lisätyllä pistesuojauksella |
| Ulompi hiha | Punottu ruostumaton teräslanka | Estää murtumispainetta ja suojaa vuorausta | Lisää lujuutta, kun kudontakuvio sallii edelleen taivutuksen |
| Päätyliittimet | Messinkiä tai ruostumatonta terästä | Yhdistää kokoonpanon kiinnikkeisiin tai venttiileihin | Kiinteä, joustamaton osa molemmissa päissä |
| Valinnainen ulkotakki | PVC- tai PE-pinnoite | Lisää suojakuoren punoksen päälle | Pieni joustavuus, pintasuojan paraneminen |

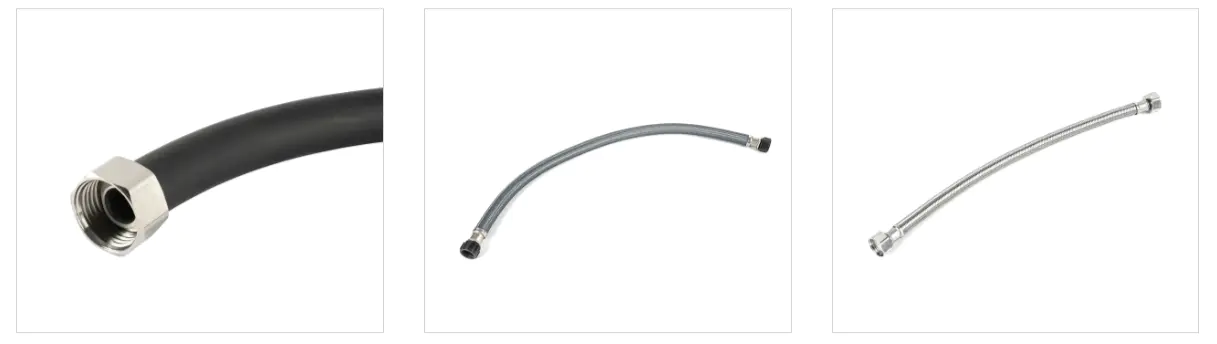

Yleiset taipuisat vesiliittimet ja punotut vesiletkut
Taipuisa vesiliitin on yleensä ryhmitelty nimellishalkaisijan mukaan, koska halkaisija seuraa tiiviisti kiinnittimen tai linjan kanssa, jota se on tarkoitettu palvelemaan. Lyhyt kolmen kahdeksasosan tuuman liitin sopii yhdelle hanalle tai kulmarajoittimelle, kun taas leveämpi, yhden tuuman vedensyöttöletku on yleisempi koko linjan huoltosarjassa tai mekaanisessa huonejakoputkessa. Alla oleva kaavio näyttää yleisen yhteyden nimelliskoon ja asennuskontekstin välillä, jossa se esiintyy useimmin.
Suorituskyvyn vertailu yleisten putkistovaihtoehtojen välillä
Joustavan LVI-putken, jäykän kupariputken ja tavallisen kumiletkun välillä valitseminen riippuu yleensä siitä, kuinka kukin toimii useissa käytännön ominaisuuksissa. Alla olevassa tutkakaaviossa on viisi kriteeriä vierekkäin, joten kompromissit on helpompi nähdä yhdellä silmäyksellä.
- Joustava putkisto
- Jäykkä kupariputki
- Vakiokumiletku
Ruostumattomasta teräksestä valmistettujen vesitiivisteiden taivutusjakso ja väsymiskäyttäytyminen
Koska joustavan putkiston odotetaan liikkuvan hieman joka kerta, kun kalusteet huolletaan tai rakennus laskeutuu, insinöörit tarkastelevat kokoonpanon kestävyyttä toistuvien taivutusjaksojen aikana sen sijaan, että arvioisivat sitä yhdellä staattisen paineen testillä. Alla oleva viivakaavio kuvaa ruostumattomasta teräksestä valmistetun vesivuorauksen yleistä suorituskyvyn säilymiskäyrää, kun taivutusjaksot kertyvät, minkä vuoksi runsas taivutussäde asennuksen aikana auttaa pidentämään käyttöikää.
Korroosionkestävyys materiaaliluokittain
Korroosionkestävyys on yksi tärkeimmistä syistä, miksi ruostumattomasta teräksestä punottu letku valitaan tavallisen teräksen tai galvanoidun vaihtoehdon sijaan, erityisesti kosteissa mekaanisissa tiloissa tai rannikkoasennuksissa, joissa kloridialtistus on korkeampi. Alla olevassa taulukossa on neljä yleistä materiaaliluokkaa suhteellisen kestävyysasteikon nopeaa vertailua varten.
Vedensyöttöletkun ja taipuisan vesijohdon mitoitusopas
Halkaisijan ja pituuden saaminen heti ensimmäisellä kerralla säästää paluumatkan syöttölaskuriin. Alla oleva vertailutaulukko ryhmittelee joustavan vesilinjan nimellishalkaisijan mukaan liitäntätyypin ja siihen yleisimmin yhdistetyn käyttöpisteen mukaan.
| Nimellinen halkaisija | Tyypillinen pituusalue | Yhteinen yhteystyyppi | Tyypillinen käyttökohde |
|---|---|---|---|
| 3/8 tuumaa | 9-20 tuumaa | Pakkaus x pakkaus | Kulmarajoitin hanaan |
| 1/2 tuumaa | 9-24 tuumaa | Pakkaus x pakkaus | WC-säiliön täyttöventtiili |
| 3/4 tuumaa | 36-72 tuumaa | Kierreliitos | Pyykinpesukoneen sisääntulo |
| 1 in | 12-60 tuumaa | Kierreliitos or flange | Vedenlämmitin tai jakotukki |
| 1,25 - 2 tuumaa | Mukautettu pituus | Laipallinen tai hitsattu pää | Koneellinen huonejako |
Vaiheittaiset asennusohjeet
Joustava putkisto palkitsee huolellisen käsittelyn asennuksen aikana, koska useimmat varhaiset vuodot juontavat juurensa pikemminkin kiireiseen liitokseen kuin vialliseen osaan. Alla oleva järjestys kattaa yleisen toimintojen järjestyksen tyypilliselle kiinnitysliitännälle.
-
Sammuta ja vapauta paine
Sulje ylävirran vedensyöttö ja vapauta jäännöspaine lähimmästä avoimesta kiinnikkeestä ennen kuin irrotat olemassa olevan linjan.
-
Tarkista portit
Tarkasta molemmat liitosportit vaurioiden, roskien tai vanhan tiivistysaineen jäämien varalta ja puhdista tiivistepinnat kuivalla liinalla.
-
Valitse oikea kokoonpano
Valitse joustava putkisto tai vesiletku, jonka koko vastaa portin kierrettä ja tarvittavaa juoksupituutta, mikä mahdollistaa kevyen kaaren tiukan taitteen sijaan.
-
Kierrä ja kiristä
Kierrä liitin käsin porttiin, kunnes se on tiukasti kiinni, ja siirrä sitten jakoavaimella hallitun neljänneksen tai puoleen kierrosta käsin tiukalle välttäen punotun mutterin ylikiristystä.
-
Reitti leveällä mutkalla
Reititä kokoonpano siten, että taivutussäde pysyy leveänä ja vuoraus ei ole vääntynyt, kiertynyt tai painettu terävää reunaa vasten.
-
Palauta tarjonta ja tarkista
Palauta vedensyöttö vähitellen ja tarkista jokainen liitäntäpiste vuotojen varalta ennen kuin suljet ympäröivän kaapin tai seinän.
-
Tarkista uudelleen ensimmäisen käytön jälkeen
Tarkista liitäntä uudelleen ensimmäisen täyden käyttöpäivän jälkeen, koska liittimet voivat asettua hieman, kun vesitiiviste asettuu tiivistealuslevyä vasten.
Joustavien LVI-putkien ja vesijohtojen käyttöpaikat
Sama ydinrakenne tarjoaa laajan valikoiman asetuksia, kun halkaisija, pituus ja päätyliitos on sovitettu työhön. Alla olevissa luokissa esitetään, missä joustava putkisto ja vesiputki- ja letkukokoonpanot yleisimmin esiintyvät.
-
Asuin putkityöt
Hanojen, wc-tilojen, vedenlämmittimien ja pesukoneiden liitäntä, jossa nopea työkaluvalojen asennus on tärkeintä.
-
Rakennusten lämmitysjärjestelmät
Hydroniset lämmityssilmukat, joissa joustava vesijohto vaimentaa lämpölaajenemista jäykän jakoputken ja yksittäisten lämpöpatterien tai puhallinkonvektoriyksiköiden välillä.
-
Terveydenhuollon putkistot
Asetukset, joissa tiiviys ja pidemmät huoltovälit vähentävät sitä, kuinka usein valmiiden seinien taakse tarvitaan huoltoa.
-
Teollinen LVI
Jäähdytys- ja ilmankäsittelyliitännät, joissa pyörivien laitteiden aiheuttama tärinä vaatii joustavan vesiliittimen jäykän liitoksen sijaan.
Räätälöidyn joustoputkien valmistajan valitseminen
Hankinta räätälöidyltä joustavilta vesiputkien valmistajalta yleisen laitteistotoimittajan sijaan on yleensä järkevää, kun projekti tarvitsee standardista poikkeavia pituuksia, erityisiä päätyliittimiä tai suurempia tilausmääriä. Muutama käytännöllinen tarkistuspiste auttaa rajaamaan hakua ruostumattomasta teräksestä valmistettujen letkujen toimittajavaihtoehtojen joukossa.
- Varmista, että tehdas pystyy valmistamaan tarkan halkaisijan, pituuden ja sovitusyhdistelmän sen sijaan, että varastoisit vain kiinteää luetteloa.
- Pyydä näytekokoonpanoja aallotuksen tasaisuuden ja punoksen kireyden tarkistamiseksi ennen kuin sitoudut täyttämään tilauksen.
- Tarkista testauslaitteet paikan päällä, sillä ilmatiiveys ja murtumistestausominaisuudet kertovat enemmän konsistenssista kuin pelkkä tekninen tietolomake.
- Keskustele OEM-joustovesiletkun pakkaus- ja merkintätarpeista ajoissa, jos kokoonpanoissa on yksityinen tuotemerkki.
- Tarkastele reagointikykyä näytteenottovaiheessa yleisenä indikaattorina siitä, kuinka joustavan vesiliittimen valmistaja käsittelee muutospyyntöjä tuotannon aikana.
Useat ostajat odottavat joustavaa LVI-tehdasta Kiinassa, kun tilavuusvaatimukset kasvavat, mikä johtuu suurelta osin aallotus-, punos- ja sovituskokoonpanokyvyn keskittymisestä yhdelle toimitusalueelle, mikä lyhentää muotoilun, testauksen ja pakkaamisen välistä koordinointiketjua.
Valmistuskyvyn yleiskatsaus
Haoyin (Ningbo) Bellows Technology Co., Ltd. suunnittelee ja valmistaa ruostumattomasta teräksestä valmistettuja palkeita ja joustavia liitoskokoonpanoja LVI-, lämmitys- ja kaasusovelluksiin. Laitos sijaitsee 35 miljoonan kokoisella tontilla, jossa on 18 000 neliömetriä standardoitua työpajatilaa, joka on varattu muotoiluun, punomiseen, sovituskokoonpanoon ja viimeistelyyn.
- 4 milj Ruostumattomasta teräksestä valmistettua aaltopahviputkea valmistetaan metrejä vuodessa
- 120 Työntekijöitä muovaus-, punos- ja kokoonpanolinjoilla
- 20 Omistautunut tekninen henkilökunta tukee suunnittelua ja testausta
- 18 000 Neliömetriä standardoitua työpajatilaa
Tutkimus- ja kehitystiimi hyödyntää taustat materiaalitekniikan, nestemekaniikan ja mekaanisen valmistuksen aloilla, jotka työskentelevät rakennesuunnittelussa, prosessikehityksessä, testausverifioinnissa ja projektinhallinnassa. Keskus on varustettu metallin väsymismittauspenkeillä, ilmatiiveysmittareilla ja suolasuihkutestauskoneilla, jotka tukevat talossa uusien palkeiden eritelmien, liitäntöjen ja loppukäyttökokoonpanojen kehittämistä eri skenaarioihin asuinrakennusten syöttölinjoista teollisuuden LVI-ja rakennusten lämmönjakoon.
Huoltovinkkejä käyttöiän pidentämiseksi
- Tarkista näkyvät joustavat vesiliitinkokoonpanot pintaruosteen, taipumisen tai pullistuman varalta vähintään kerran vuodessa.
- Vältä maalaamista punotun vesiletkun päälle, koska maalin alle jäänyt kosteus voi kiihdyttää pinnan korroosiota.
- Pidä kokoonpanot etäällä kaapin terävistä reunoista tai hyllyn kannakkeista, jotka voivat kuluttaa ulompaa punosta ajan myötä.
- Vaihda vesiletku, jossa näkyy pullistumia, koska tämä yleensä tarkoittaa vuorausta, joka on alkanut irrota punosvahvikkeesta.
- Tue pitkiä vaakasuoria juoksuja väliajoin, jotta vesivuoraus ei kanna omaa painoaan ilman tukea pitkän matkan aikana.
Usein kysytyt kysymykset
-
Q1. Mikä on joustava putkisto
Taipuisa LVI-putki on aallotettu metalli- tai komposiittiputki, joka on usein vahvistettu punotulla ulkoholkilla ja joka on rakennettu yhdistämään kaksi putkistopistettä samalla kun taivutetaan liikkeen ja pienten kohdistusvirheiden vaimentamiseksi.
-
Q2. Mikä on joustava vesivuori
Vesivuoraus on kokoonpanon aallotettu sisäydin, joka kuljettaa todellisen vesivirtauksen ja joka on useimmiten muodostettu 304 tai 316 litran ruostumattomasta teräsnauhasta.
-
Q3. Mikä on punottu vesiletku
Punottu vesiletku yhdistää aallotetun vuorauksen ulkokerroksen kanssa kudottua ruostumatonta teräslankaa, joka vahvistaa kokoonpanoa työpainetta vastaan antaen silti sen taipua.
-
Q4. Mikä on vedensyöttöletku
Vedensyöttöletku on yleinen termi joustavalle liittimelle, joka kulkee sulkuventtiilin tai syöttöjohdon ja kiinnittimen, kuten hanan, wc:n tai laitteen, välillä.
-
Q5. Kuinka asennat joustavan putkiston
Sulje vedensyöttö, pujota liitin käsin, kunnes se on tiukasti kiinni, ja kiristä sitten vielä neljännes-puoli kierrosta jakoavaimella pitäen putken rungossa mutkattomia.
-
Q6. Kuinka tiukka vesiletkun tulee olla
Liitäntä tulee kiinnittää käsin ja tehdä sitten pieni lisäkierros avaimella, jotta aluslevy asettuu paikalleen pakottamatta kierteitä tai muuttamatta mutteria.
-
Q7. Voidaanko taipuisia letkuja taivuttaa
Kyllä, se on niiden ydintoiminto, vaikka jokaisella kokoonpanolla on pienin taivutussäde, ja sen taittaminen tätä sädettä terävämmäksi voi rasittaa vuorausta ja lyhentää sen käyttöikää.
-
Q8. Voidaan pidentää joustavia vesiletkuja
Ajon pidentäminen tarkoittaa yleensä kokoonpanon korvaamista pidemmällä sen sijaan, että liitetään kaksi letkua yhteen, koska keskiajon liitäntä lisää uuden mahdollisen vuotokohdan.
-
Q9. Mikä tuotantoaste on näiden kokoonpanojen takana
Tätä luokkaa suuressa mittakaavassa tuottavat laitokset, kuten Haoyin, käyttävät yleensä jatkuvia muovaus- ja punontalinjoja, jotka pystyvät tuottamaan useita miljoonia metrejä aaltopahviputkia vuodessa.
-
Q10. Pysyykö tekninen tiimi mukana suunnitteluvaiheen jälkeen
Hyvin organisoidussa valmistustoiminnassa tekninen henkilöstö pysyy mukana rakennesuunnittelusta testaukseen ja tuotantotukeen sen sijaan, että he jättäisivät pois piirustuksen valmistuttua.
