Kaasunsiirtojärjestelmissä putkistojen turvallisuus, tiivistyskyky ja vakaus liittyvät suoraan järjestelmän normaaliin toimintaan ja henkilöstön turvallisuuteen. Olipa kyseessä teollisuuskaasut (kuten happi, typpi, vety), polttokaasut (maakaasu, nestekaasu) tai erikoiskaasut (kuten syövyttävät kaasut, erittäin puhtaat kaasut), siirtoputkistojen vaatimukset ovat erittäin tiukat. Ruostumattomasta teräksestä valmistetut palkeet ainutlaatuisine materiaali- ja rakenteellisine etuineen voivat ratkaista tehokkaasti ongelmia, kuten vuotoja, korroosiota ja tärinävaikutuksia, joita perinteiset kaasunsiirron putkistot kohtaavat, mikä tekee niistä ihanteellisen valinnan kaasujärjestelmiin. Seuraavassa käsitellään erityisiä ratkaisuja useista eri ulottuvuuksista
Ydinsuorituskyvyn edut ja kaasujärjestelmän vaatimukset täsmälleen sovitetaan yhteen
Putkilinjojen kaasujärjestelmien ydinvaatimukset ovat ehdoton tiiviys, kaasun korroosionkestävyys, tärinän- ja iskunkesto, sopeutuvuus paineenvaihteluihin ja puhtauden hallinta. Alla olevat ruostumattoman teräksen ominaisuudet täyttävät nämä vaatimukset täydellisesti:​
Äärimmäinen tiivistysteho: Kun käytetään kiinteästi muotoiltuja 304-, 316- ja muita ruostumattomia teräsmateriaaleja, palkeet ja liitospäät (kuten kierteet, laipat) muodostavat tiiviin yhteistyön tarkkuustyöstöllä, joka voi toteuttaa metallin välisen kovatiivistyksen tai sovittaa erityisillä tiivisteillä (kuten kuparitiivisteet, tiivisteet) varmistamaan PTFE-tiivisteet. Korkeapainekaasujärjestelmissä (joiden käyttöpaine on jopa 10 MPa tai enemmän) sen tiivistysvarmuus on kaukana kumiletkuista tai tavallisista metalliputkista, ja vuotonopeus voidaan säätää alle 1×10¹⁰ Pa·m³/s.
Erinomainen kaasun korroosionkestävyys: 304 ruostumaton teräs kestää pitkäaikaista kuivien kaasujen (kuten happi, typpi) ja syövyttömien polttokaasujen aiheuttamaa eroosiota; 316 ruostumaton teräs kestää molybdeenipitoisuutensa ansiosta rikkipitoisten polttokaasujen, kloorikaasun, fluorivedyn ja muiden syövyttävien kaasujen aiheuttamaa korroosiota, jolloin vältetään eroosion aiheuttamien reikien muodostuminen tai epäpuhtauksien irtoaminen putkilinjan sisäseinään ja näin varmistetaan kaasunsiirron puhtaus.​
Tärinä- ja paineenvaihtelunkestävyys: Palkeen rengasmaisella aallotettulla rakenteella on hyvä elastisuus, joka voi vaimentaa kompressorin toiminnan ja venttiilin avaamisen/sulkemisen aiheuttamia tärinöitä ja painepulsseja kaasujärjestelmässä, vähentää jännityskeskittymiä putkilinjojen rajapinnoissa ja pienentää jäykkien liitosten aiheuttamaa irtonaisten vuotojen riskiä. Se soveltuu erityisen hyvin osien liittämiseen kaasukompressoreiden, varastosäiliöiden ja putkistojen välillä
Puhtaus Sopeutumiskyky: Sisäseinän elektrolyyttisen kiillotuksen jälkeen pinnan karheus Ra voi olla niinkin alhainen kuin 0,8 μm tai vähemmän, mikä ei ole helppo imeä epäpuhtauksia tai kosteutta kaasussa, eikä hiukkasia putoa pois. Se täyttää erittäin puhtaiden kaasujen (kuten elektroniikkateollisuudessa käytettävä erittäin puhdas typpi, puolijohteiden valmistuksessa käytettävät erikoiskaasut) siirtovaatimukset ja välttää tuotannon laatuun vaikuttavan kaasusaasteen.​
Laaja lämpötilan ja paineen mukautuvuus: Se voi toimia vakaasti lämpötila-alueella -200 ℃ - 450 ℃, mukautuen matalan lämpötilan nesteytettyjen kaasujen (kuten nestemäisen typen, nestemäisen hapen) ja korkean lämpötilan kaasujärjestelmien höyrystymiseen; työpaine kattaa tyhjiöstä 30 MPa:aan, mikä ei ainoastaan täytä matalapaineisten polttoainekaasuputkien tarpeita (alle 0,1 MPa), vaan sitä voidaan käyttää myös korkeapaineisissa teollisuuskaasun siirtojärjestelmissä.​
Tyypilliset sovellusskenaariot
Ruostumattomasta teräksestä valmistetut palkeet voivat erityisesti ratkaista siirtoongelmia erityyppisissä kaasujärjestelmissä:​
Teollisuuden kaasunsiirtojärjestelmät
Käytetään inerttien kaasujen, kuten hapen, typen ja argonin, putkistojen liittämiseen, erityisesti hitsauspajoissa ja metallinkäsittelyn aloilla. Paljeen tärinänkestävyys voi vähentää vuotoriskiä happisylintereiden ja putkistojen välisessä liitoksessa.​
Vedyn siirtojärjestelmissä 316 ruostumaton teräsmateriaali voi välttää vetyhaurastumisen, ja erityisellä tiivisterakenteella se voi estää vedyn vuodon aiheuttamat räjähdysvaarat.​
Syövyttävien teollisuuskaasujen (kuten kloorikaasun, rikkidioksidin) siirtoon valitaan 316L ruostumattomasta teräksestä valmistetut palkeet, jotka kestävät kaasujen aiheuttamaa putkilinjan korroosiota ja varmistavat järjestelmän pitkän aikavälin turvallisen toiminnan.​
Kaasunsyöttöjärjestelmät

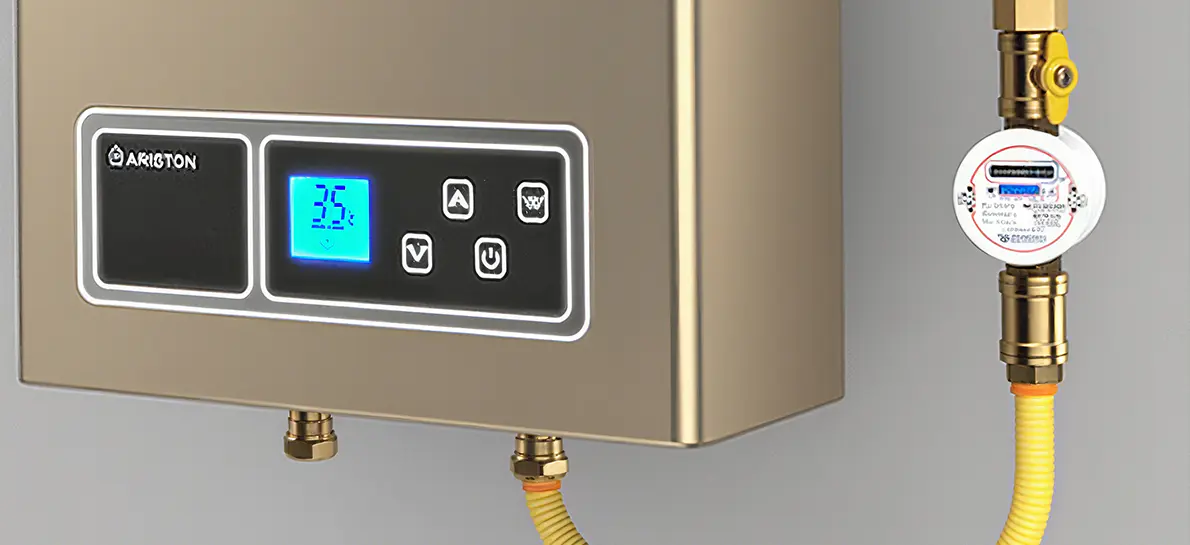

Kaupunkien maakaasun ja nestekaasun sisä- ja ulkoputkiliitäntöihin käytetään palkeita kaasumittareiden, venttiilien ja pääputkien välissä. Niiden joustava kompensointi voi vähentää rakennusten painumisesta tai lämpötilan muutoksista johtuvaa putkilinjan siirtymistä aiheutuvaa rajapintavuotoa
Kaupallisten keittiöiden ja teollisuusuunien kaasuhaaraputkissa palkeen lämpötilankestävyys voi mukautua uunien lähellä olevaan korkeaan lämpötilaan, ja niiden ikääntymisenestokyky estää kumiletkujen halkeilua ja vuotamista pitkäaikaisesta käytöstä.​
Erikoiskaasu- ja erittäin puhtaat kaasujärjestelmät
Erittäin puhtaiden kaasujen (kuten erittäin puhtaan ammoniakin, silaanin) siirtoon puolijohde- ja aurinkosähköteollisuudessa elektrolyyttisesti kiillotetuilla sisäseinämillä varustetut palkeet voivat vähentää kaasujen ja putkien välistä kosketussaastetta ja varmistaa kaasun puhtauden (99,9999 % tai enemmän);​
Laboratoriokaasuputkien (kuten kaasukromatografien kantokaasut, spektrianalyysin erikoiskaasut) palkeiden alhainen adsorptio varmistaa kaasukomponenttien stabiilisuuden ja parantaa kokeellisten tietojen tarkkuutta.​
Kaasun varastointi- ja käsittelylaitteiden liittäminen
Kaasun varastosäiliöiden, sylinterien ja höyrystimien väliseen liitäntään, paineenalennusventtiilit, palkeet voivat vaimentaa tärinää laitteen käytön aikana ja suojata venttiililiitäntöjen tiivistyskykyä;​
Matalalämpöisen kaasun (kuten nestemäisen typen, nestemäisen argonin) varastosäiliöiden ja höyrystimien välisen nesteen poistoputken liittämiseksi palkeet voivat mukautua lämpötilan muutoksiin matalasta lämpötilasta normaalilämpötilaan, jolloin vältetään lämpölaajenemisen ja -kutistumisen aiheuttamat halkeamat putkistoissa.
Tärkeimmät valintakohdat ja asennustiedot
1. Tieteellinen valinta
Materiaalin valinta: Määritä materiaali kaasun ominaisuuksien mukaan - 304 ruostumaton teräs valitaan inerteille kaasuille ja polttokaasuille; 316/316L ruostumaton teräs on valittu syövyttäville kaasuille ja polttokaasuille merivesiympäristöissä; Erittäin puhtaita kaasujärjestelmiä varten tarvitaan vähähiilinen ruostumaton teräs (kuten 316L), jossa on elektrolyyttisesti kiillotetut sisäseinät.​
Kaliiperi ja paineluokitus: Valitse DN6-DN200-kaliiperi kaasuvirran mukaan. Käyttöpaineen on vastattava järjestelmän suunnittelupainetta (esimerkiksi kaasujärjestelmille valitaan yleensä 1,6 MPa ja teollisuuden korkeapainekaasuille vähintään 6,4 MPa).​
Kytkentämenetelmä: Kierreliitosta (kaasuspesifisellä tiivisteaineella) käytetään yleisesti kaasujärjestelmissä; laippaliitäntää (O-rengastiivisteellä) käytetään enimmäkseen teollisuuden kaasujärjestelmissä; Videonauhurin kasvojen tiivisteiden liitokset on valittu erittäin puhtaita kaasujärjestelmiä varten, jotta varmistetaan nollavuoto ja puhtaus.​
Pituus ja kompensaatiomäärä: Määritä pituus putkilinjan siirtymävaatimusten mukaan ja varaa aksiaalinen tai lateraalinen kompensointivara (yleensä kompensaatiomäärä ei ylitä 10 % palkeen tehollisesta pituudesta), jotta vältytään liiallisesta venymisestä tai puristamisesta johtuvalta tiivisteen vaikutuksesta.​
2. Asennustiedot
Tulipalon esto ja puhdistuskäsittely: Varmista ennen kaasujärjestelmän asentamista, ettei putkistossa ole epäpuhtauksia kipinöiden välttämiseksi asennuksen aikana. ennen erittäin puhtaan kaasujärjestelmän asentamista puhdista palkeen sisäseinä absoluuttisella etanolilla öljytahrojen ja hiukkasten poistamiseksi.​
Taivutus ja kiinnitys: Asennuksen aikana taivutussäteen ei tulisi olla pienempi kuin tuotteen ilmoittama arvo (yleensä 5-8 kertaa putken halkaisija), ja pakkokiertäminen on kiellettyä; suorassa osassa asetetaan kiinteät kannattimet 1,5-2 metrin välein ja taivutusosan molempiin päihin on lisätty ohjauskannattimet estämään putkilinjan omapainon aiheuttamia muodonmuutoksia.​
Tiivistyspinnan suojaus: Tarkista ennen liittämistä laippapintojen ja kierreliitosten tasaisuus ja poista purseet ja naarmut; käytä kaasua vastaavaa kaasukohtaista tiivisteainetta kierreliitoksen aikana (kuten PTFE-tiivisteteippiä kaasulle) ja valitse kaasun kanssa yhteensopivat tiivisteet laippaliitännälle (kuten öljynkestävät kumitiivisteet kaasulle, PTFE-tiivisteet syövyttäviä kaasuja varten).​
Vuodon havaitseminen: Asennuksen jälkeen vuototestaus on suoritettava - kaasujärjestelmien liitäntöihin levitetään saippuavettä kuplien havaitsemiseksi; heliummassaspektrometrejä käytetään teollisuuskaasu- ja erittäin puhtaiden kaasujen järjestelmissä varmistamaan, että vuotonopeus täyttää järjestelmävaatimukset (kuten erittäin puhtaiden kaasujärjestelmien vuotonopeus ≤1 × 10⁻¹¹ Pa·m³/s).​
Sovelluksen edut
Paranna järjestelmän turvallisuutta: Perinteisiin galvanoituihin teräsputkiin tai kumiletkuihin verrattuna ruostumattomasta teräksestä valmistettujen palkeiden vuotoriski pienenee yli 95 % erityisesti kaasujärjestelmissä, joissa on syttyviä ja räjähtäviä kaasuja, kuten polttokaasua ja vetyä, mikä voi merkittävästi vähentää mahdollisia turvallisuusonnettomuuksia.​
Pidennä käyttöikää: Ruostumattomat teräsmateriaalit ovat ikääntymisen ja korroosionkestäviä, ja niiden käyttöikä on yli 20 vuotta, mikä ylittää huomattavasti kumiletkujen (1-3 vuotta) ja tavallisten teräsputkien (8-10 vuotta) käyttöiän, mikä vähentää vaihtotiheyttä ja huoltokustannuksia.​
Kaasun puhtauden ja laadun varmistaminen: Erittäin puhtaissa kaasujärjestelmissä se voi välttää putkistojen saastumisen aiheuttaman tuotteen romutuksen (kuten epäpuhtaiden kaasujen aiheuttamat viat puolijohdesiruissa) ja vähentää tuotantohäviöitä.​
Sopeutua monimutkaisiin työolosuhteisiin: Joustava kompensointikyky ratkaisee rakennuksen painumisen, laitteiden tärinän ja lämpötilan muutosten vaikutukset putkistoihin, vähentää putkistovaurioiden aiheuttamia seisokkeja ja parantaa järjestelmän toiminnan vakautta.​
Yhteenveto
Materiaalien mukauttamisen, rakenteellisen optimoinnin ja tarkkuustyöstön ansiosta ruostumattomasta teräksestä valmistetut palkeet saavuttavat kaasujärjestelmien kattavan "turvallisen tiivistyksen, korroosionkestävyyden ja kestävyyden sekä puhtaan voimansiirron". Olipa kyseessä tavanomaiset teollisuuskaasut, siviilipolttokaasut tai korkean kysynnän erikoiskaasujärjestelmät, ne voivat tarjota luotettavia siirtoratkaisuja, jotka tarjoavat vankan takuun kaasujärjestelmien turvalliselle ja vakaalle toiminnalle.
