Lämmitysjärjestelmillä (mukaan lukien siviililämmitys, teollisuuslämmitys, uusi energialämmitys jne.) on putkistojen keskeisiä vaatimuksia, kuten korkean lämpötilan kestävyys, lämpöväsymisen kestävyys, luotettava tiivistys, sopeutuvuus lämpölaajenemiseen ja -kutistumiseen sekä väliaineiden yhteensopivuus. Perinteiset metalliputket (kuten galvanoidut teräsputket) ovat alttiita halkeilemaan lämpörasituksen vuoksi, kun taas muoviputkia rajoittaa lämpötilan yläraja. Ruostumattomasta teräksestä valmistetut palkeet voivat kuitenkin ainutlaatuisella materiaalillaan ja rakenteellaan ratkaista nämä ongelmat tehokkaasti ja niistä tulee ihanteellinen putkistoratkaisu lämmitysjärjestelmiin. Seuraavassa käsitellään erityisiä sovellusratkaisuja useista eri ulottuvuuksista
Perustehokkuuden etujen perusteellinen mukauttaminen lämmitysjärjestelmän vaatimuksiin
Lämmitysjärjestelmien käyttöympäristölle on ominaista suuret lämpötilanvaihtelut (-10℃ - 300℃), monipuoliset väliaineet (kuuma vesi, höyry, lämpöä johtava öljy jne.) sekä lämpöjännityksen ja tärinän olemassaolo. Ruostumattomasta teräksestä valmistettujen palkeiden suorituskyky voi täyttää tarkasti seuraavat vaatimukset:​
Erinomainen korkeiden lämpötilojen kestävyys ja lämmönkestävyys: 304 ruostumaton teräs kestää keskilämpötilan ympäristöissä alle 200 ℃ (kuten siviilikäyttöisen kuuman veden lämmitys), 316 ruostumaton teräs voi mukautua korkean lämpötilan skenaarioihin 200-400 ℃ (kuten teollisuuspuku- ja jopa 3 erikoishöyryputkistot1) avotakkalämmitysjärjestelmissä yli 600 ℃. Materiaali ei vanhene tai vaimenna kestävistä korkeista lämpötiloista johtuen
Lämpöväsymiskestävyys ja laajenemiskompensointikyky: Paljeen rengasmainen aallotettu rakenne antaa sille hyvän aksiaalisen venymisen. Lämmitysjärjestelmän käynnistyksen (lämpötilan nousu) ja sammutuksen (lämpötilan lasku) aikana se pystyy absorboimaan lämpölaajenemisen ja supistumisen aiheuttaman putkilinjan pituusmuutoksen (kompensaatiomäärä voi olla 5-10 % omasta pituudestaan), mikä vähentää jäykkien liitosten aiheuttamaa rajapinnan löystymistä tai putkilinjan halkeilua. Se soveltuu erityisen hyvin kattiloiden, lämmönvaihtimien ja muiden laitteiden liittämiseen pääputkiin.​
Keskitasoinen yhteensopivuus ja korroosionkestävyys: Se sietää tavallisia lämmitysaineita, kuten kuumaa vettä, höyryä ja lämpöä johtavaa öljyä. 304 ruostumaton teräs kestää kalsium- ja magnesiumionien hilseilyä vedessä ja happikorroosiota. 316 ruostumaton teräs kestää rikkipitoisen höyryn ja heikosti happamien lämpöä johtavien väliaineiden aiheuttamaa eroosiota välttäen korroosion ja putkilinjan sisäseinän rei'ittämisen aiheuttaman väliaineen vuotamisen.​
Tiivistyksen luotettavuus ja paineensietokyky: Tarkkuuskoneistetun laipan, kierteen ja muiden liitosrakenteiden avulla yhdistettynä korkeita lämpötiloja kestäviin tiivisteisiin (kuten grafiittitiivisteisiin, metallipäällysteisiin tiivisteisiin) voidaan saavuttaa vuototon tiivistys pitkäaikaisissa korkeissa lämpötiloissa. Työpaine voi olla 1,6-10 MPa, mikä täyttää matalapaineisen siviililämmityksen (alle 0,6 MPa) ja korkeapaineisten teollisuushöyryjärjestelmien (yli 4,0 MPa) painevaatimukset.
Lämmönjohtavuus ja energiansäästö: Ruostumattoman teräksen lämmönjohtavuus (noin 16-21 W/(m·K)) on korkeampi kuin muoviputkien, ja palkeen rengasmainen rakenne voi lisätä väliaineen ja putkilinjan välistä kosketuspinta-alaa, mikä nopeuttaa lämmönsiirtoa. Samalla putkilinjan ulkoseinä voidaan varustaa kätevästi eristekerroksella lämpöhäviön vähentämiseksi ja järjestelmän energiansäästön parantamiseksi.​
Tyypilliset sovellusskenaariot
Ruostumattomasta teräksestä valmistetut palkeet ratkaisevat erityisesti perinteisten putkistojen käyttökipukohdat erityyppisissä lämmitysjärjestelmissä:​
Kunnalliset lämmitys- ja lämminvesijärjestelmät
Haaraputkien liittäminen patterien ja pääputkien välillä: Palkeiden joustavuuden ansiosta ne voivat helposti ohittaa esteet, kuten seinät ja huonekalut, vähentää kulmakappaleiden käyttöä ja alentaa veden virtausvastusta; Samalla ne absorboivat putkilinjan laajenemista ja supistumista lämmitys- ja ei-lämmityskausien aikana rajapinnan vuotojen välttämiseksi.​

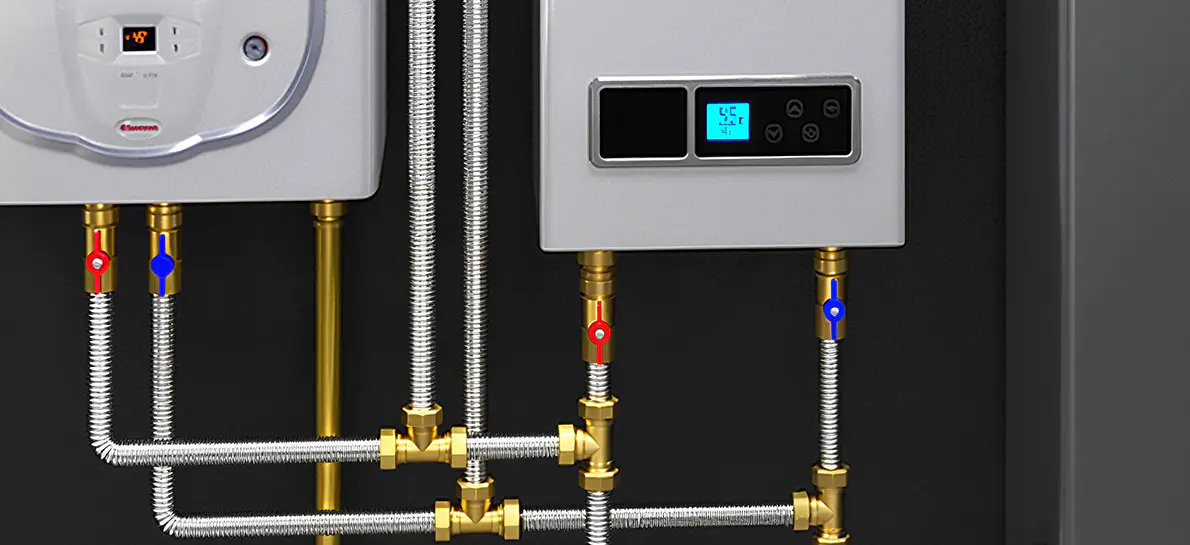

Seinäkattiloiden ja kuumavesiputkien välinen liitäntä: Ne kestävät 80-95 ℃ kuuman veden lämpötilan seinäkattiloiden käytön aikana, kestävät toistuvista käynnistyksistä ja sammutuksista aiheutuvaa lämpöväsymystä ja ovat kestävämpiä kuin kumiletkut (helppo vanhentua) ja kupariputket (vahva jäykkyys) ja niiden käyttöikä on yli 15 vuotta.
Jakotukkien liitäntä matalan lämpötilan lattialämmityksessä (vesilattialämmitys): Pienikaliiperiset (DN15-DN25) palkeet voivat mukautua lattialämmitysputkien monihaaraiseen sijoitteluun, vähentää veden virtauksen vastusta ja parantaa lämmönpoiston tasaisuutta.​
Teollisuuden lämmitysjärjestelmät
Kattiloiden ja höyryputkien välinen liitäntä: Hiili-/kaasukattiloiden ulostulossa palkeet voivat absorboida voimakkaan lämpölaajenemisen kattilan käynnistyksen aikana, suojata venttiilejä ja putkistojen liitäntöjä ja välttää höyryn vuotoja (höyryn lämpötila on yleensä 150-300 ℃, paine 1,0-4,0 MPa).
Lämpöä johtavat öljylämmitysjärjestelmät: Käytetään yhdistämään lämpöä johtavat öljy-uunit reaktoreihin, kuivaimiin ja muihin laitteisiin. 316 ruostumaton teräs kestää lämpöä johtavan öljyn pitkäaikaisen eroosion (lämpötila 200-300 ℃), ja sen tärinänkestävyys (pumpun toiminnan synnyttämä) estää putkistojen liitosten löystymisen.​
Sähkölämmityslaitteiden putkiliitäntä: Kuten sähkölämmitysreaktorien tulo- ja poistoputket, palkeet voivat mukautua sähköisten lämmityselementtien paikalliseen korkeaan lämpötilaan, eikä muoviputkien hajupäästöistä ole ongelmaa.​
Uudet energialämmitysjärjestelmät
Aurinkolämpökeräysjärjestelmien kiertoputkistot: Aurinkokeräinten ja kuumavesisäiliöiden yhdistävä ruostumaton teräs 304 kestää korkeita lämpötiloja (70-100 ℃) suorassa auringonvalossa ja sateen korroosiossa, ja joustava rakenne mukautuu keräinten vähäiseen siirtymään asennuskulmien vuoksi.​
Ilmalämpöpumppujen vesikiertoiset putket: Lämpötilan vaihtelualueella -10 ℃ - 55 ℃, palkeet voivat kompensoida ympäristön lämpötilan muutoksista johtuvaa putkistojen laajenemista ja supistumista, välttäen muoviputkien haurastumiset matalassa lämpötilassa tai korkean lämpötilan muodonmuutoksia.
Erityiset lämmitysskenaariot
Höyrydesinfiointiputket elintarviketeollisuudessa: Ruostumattomasta teräksestä valmistettujen palkeiden sisäseinä on sileä ja helppo puhdistaa, täyttää elintarvikehygieniastandardit (kuten 3A-sertifiointi), kestää 121 ℃ korkean lämpötilan höyrydesinfioinnin, eikä siinä ole ruostesaasteen riskiä.​
Laboratorion lämmityslaitteiden (kuten öljykylvyt, vakiolämpötilasäiliöt) putkiliitäntä: Pienikaliiperiset palkeet (DN6-DN15) sopeutuvat tarkasti tarkkuuslaitteisiin, ja niiden tärinänkestävyys takaa vakaan väliaineen siirron kokeiden aikana.
Tärkeimmät valintakohdat ja asennustiedot
1. Tieteellinen valinta
Materiaalin sovitus: 304 ruostumaton teräs valitaan keskilämpötilajärjestelmiin (≤200 ℃); 316 ruostumaton teräs valitaan korkean lämpötilan järjestelmiin (200-400 ℃) tai syövyttäviin aineisiin (kuten rikkiä sisältävään höyryyn); 310S ruostumaton teräs on valittu erittäin korkeisiin lämpötiloihin (>400 ℃).​
Kaliiperi ja paineluokitus: Valitse DN10-DN300-kaliiperit lämmitysaineen virtausnopeuden mukaan (DN15-DN50 käytetään yleisesti siviilikäyttöön, DN50-DN200 teollisuustarkoituksiin); käyttöpaineen on oltava ≥1,25 kertaa järjestelmän suunnittelupaine (esimerkiksi jos höyryjärjestelmän suunnittelupaine on 1,6 MPa, valitse palkeet, joiden arvo on ≥ 2,0 MPa).​
Kytkentämenetelmä: Kierreliitosta (korkean lämpötilan kestävällä raaka-ainenauhalla) käytetään yleisesti siviilijärjestelmissä; laippaliitäntää (metallilla kierretyillä tiivisteillä) käytetään enimmäkseen teollisuusjärjestelmissä; holkkiliitokset voidaan valita tarkkuuslaitteiden liittämiseen (puhdistettavuuden varmistamiseksi ilman kuolleita kulmia).​
Laajenemiskompensaation määrä: Laske lämpölaajenemismäärä putkilinjan pituuden ja lämpötilaeron mukaan (kaava: ΔL=α×L×ΔT, missä α on ruostumattoman teräksen lineaarinen laajenemiskerroin) varmistaen, että palkeen kompensaatiomäärä on ≥ laskettu arvo, jotta vältetään liiallinen venyminen tai puristuminen.
2. Asennustiedot
Esikäsittely ja puhdistus: Ennen asennusta poista oksidi- ja öljytahrat putkesta. Korkean lämpötilan järjestelmät on poistettava rasvasta (kuten puhdistus trikloorietyleenillä); Kun liitetään elintarvike- ja lääkelaitteisiin, on valittava elektrolyyttisesti kiillotetuilla sisäseinämillä varustettu palke, jotta vältetään mikrobien kasvu.​
Taivutus ja kiinnitys: Taivutussäde on ≥ tuotteen määrittelemä säde (yleensä 6-10 kertaa putken halkaisija). On kiellettyä käyttää liiallista voimaa kylmätaivutuksen aikana, mikä aiheuttaa poimutuksen muodonmuutoksia; liukutuet asetetaan 2-3 metrin välein suorassa osassa (mahdollistaa aksiaalisen laajenemisen), ja kiinteät tuet asetetaan kompensointiosan molempiin päihin sivuttaissiirtymän rajoittamiseksi.​
Tiivistys ja eristys: Kun käytät laippaliitäntää, kiristä pultit tasaisesti (askel askeleelta vinottain) välttääksesi epäkeskisen kuormituksen aiheuttaman tiivisteen rikkoutumisen; korkean lämpötilan putkistot on käärittävä eristekerroksilla (esim. kivivilla, alumiinisilikaatti) palkeen ulkopuolelle, mutta laajennustilaa on varattava, jotta eristekerros ei estä paljeen kompensointia.​
Koekäyttö ja testaus: Suorita asennuksen jälkeen vedenpainetesti (koepaine on 1,5 kertaa käyttöpaine, ja painetta ylläpidetään 30 minuuttia ilman vuotoa); Korkean lämpötilan järjestelmissä on suoritettava kuumakäyttöönotto, jotta voidaan valvoa, laajeneeko ja supistuuko palje tasaisesti ja onko liitännässä vuotoja.​
Sovelluksen edut
Pidennä järjestelmän käyttöikää: Ruostumattomasta teräksestä valmistettujen palkeiden lämpöväsymiskestävyys voi pidentää lämmitysjärjestelmän häiriöttömän toimintajakson yli 10 vuoteen, mikä ylittää huomattavasti galvanoitujen teräsputkien (5-8 vuotta) ja muoviputkien (3-5 vuotta) käyttöjakson, mikä vähentää vaihtokustannuksia.​
Vähennä huoltokustannuksia: Korroosionkestävyys ja korkeiden lämpötilojen kestävyys vähentävät putkilinjan korroosion ja repeämisen aiheuttamaa seisokkihuoltoa, ja vuotuisia ylläpitokustannuksia voidaan vähentää 40–60 %; varsinkin teollisuuden lämmitysjärjestelmissä voidaan välttää väliainevuodosta aiheutuvat tuotantohäviöt
Paranna käyttöturvallisuutta: Nollavuototiivistys ja lämpöjännitystä estävä rakenne vähentävät palovammojen ja tulipalojen riskiä, jotka johtuvat korkean lämpötilan väliaineiden (kuten höyryn ja lämpöä johtavan öljyn) vuotamisesta, ja voivat vähentää omaisuushäviöitä, jotka johtuvat kotitalouksien vesivuodoista taajamalämmityksessä.​
Paranna järjestelmän mukauttavuutta: Joustavan kompensointikyvyn ansiosta rakennusten rakenteet (kuten seinät ja lattiat) eivät rajoita putkistojen asennusta, mikä sopii erityisesti vanhojen rakennusten lämmitysjärjestelmien muuntamiseen, mikä vähentää seinän louhintaa ja rakenteellisia vaurioita.​
Yhteenveto
Materiaalin ja rakenteen kaksinkertaisen edun ansiosta ruostumattomasta teräksestä valmistetut palkeet saavuttavat kattavan suorituskyvyn "korkean lämpötilan kestävyyden, laajenemisen eston, vakaan tiivistyksen ja pitkän käyttöiän" suhteen lämmitysjärjestelmissä. Olipa kyse siviililämmityksen mukavuusvaatimuksista tai teollisuuslämmityksen ankarista työolosuhteista, ne voivat tarjota luotettavia putkistoratkaisuja, jotka luovat vankan perustan lämmitysjärjestelmien tehokkaalle ja turvalliselle toiminnalle.​
